сварка труб большого диаметра

Сварочный процесс труб больших диаметров.  Перед сборкой труб необходимо очистить внутреннюю полость труб и трубных деталей от попавшего внутрь грунта, грязи, снега, а также очистить до металлического блеска кромки и прилегающие к ним внутреннюю и наружную поверхности труб и соединительных деталей на ширину не менее 10 мм.

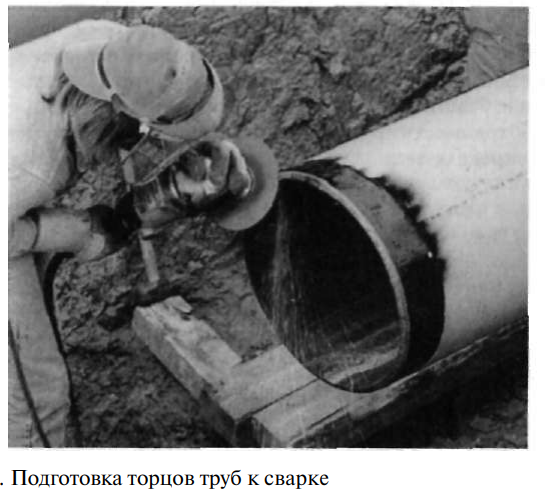

После очистки труб необходимо осмотреть наружные и внутренние поверхности торцов труб. Шлифмашиной устранить на наружной поверхности торцов труб царапины, риски, задиры глубиной до 5 % от нормативной толщины стенки.

Далее необходимо проверить разделку кромок труб. При использовании труб с заводской разделкой кромок следует проверить соответствие формы, размеров, перпендикулярности свариваемых кромок требованиям. Если разделка кромок не выполнена, то необходимо сделать ее в соответствии с требованиями.

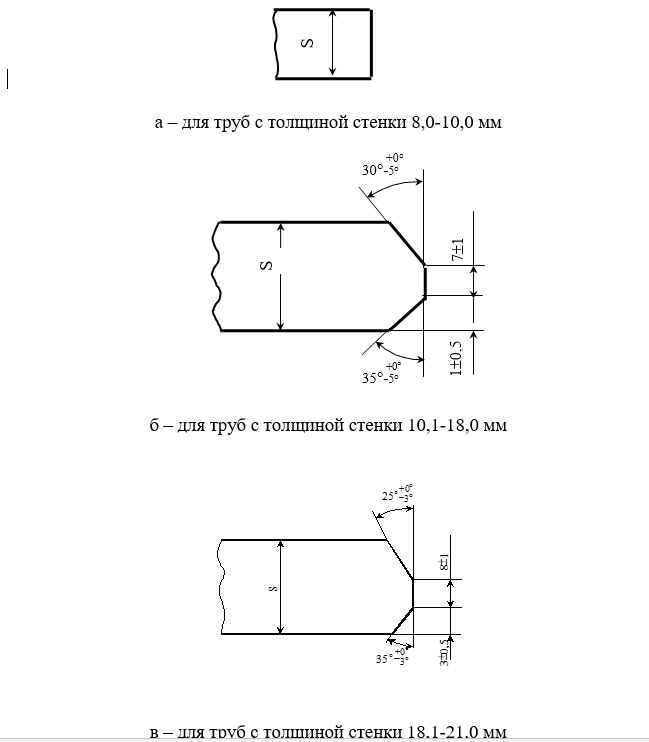

Форма разделки кромок под сварку представлена на рис


Подогрев

Установить индукционный подогреватель УИНТ 50-2,4 и произвести подогрев кромок стыкуемых труб до 100 °С при температуре окружающего воздуха ниже 0 °С и до 50 °С при температуре выше 0 °С, чтобы ширина зоны подогрева была не менее 75 мм от торца. Подогрев не должен нарушать целостность изоляции.Произвести замер температуры в точках, равномерно расположенных по периметру стыка на расстоянии 15 мм от торца трубы.


Сварка


Сварку стыка производят в следующем порядке:

-первый наружный слой шва;

-последующие наружные слои шва (если они регламентированы операционной технологической картой);

 -внутренний слой шва.

Рекомендуется выполнять одновременную сварку второго наружного и внутреннего слоев шва

Собранный стык следует повернуть на 180 градусов таким образом, чтобы прихватка находилась в нижней части стыка (в положении “6 час”), после чего в верхней части стыка (в положении “12 час”) начинают сварку первого наружного слоя шва

Сварку всех слоев шва следует производить без перерывов в работе. Интервал времени между завершением первого наружного и началом сварки внутреннего слоя шва не должен превышать 30 мин при температуре окружающего воздуха выше 0 0С и 10 мин при температуре окружающего воздуха 0 0С и ниже.
